今年の初めのブログでRC4WDの「RC4WD ゲレンデ2 GELANDE II クルーザーボディ（ランクルFJ40） キット」の組立てを宣言してからもう4ヶ月過ぎてしまいました。。。
実はもうボディの組み立てまで進んでいるんですが、まずはシャーシのビルド情報をお届けしようと思います。
全部で4回ぐらいに分けます。
ちなみにこのキットは、以前製作したトレイルファインダー2のキットとシャーシ部分がほとんど変わりありません。足回りの仕様が少し違う程度。（ もちろんめちゃくちゃ細かいところまで言うとパーツの違いなどはあります）それと、半分ARTRみたいな感じで、一部のパーツはすでに組み上がった状態でキットに入っているので、特にギア周りとか気を使いそうなところは組立済みです。ということで初心者の方でも心配することなく組み上げられるキットだと思います。
組立前に | このキットに取り組む際のポイント
まずは、説明書の中の記述について少し説明をしておきま。それから組み立てる上で注意というほどでもないんですが、僕が感じたことをはじめに記しておきますね。
説明書自体は非常に細かく分割されていて親切な説明書です。
言語は基本的に不要な説明書になっているので、海外製キットだからといって構える必要はありません。
使用するネジは、ステップ毎にタイプと長さ、本数が記載されています。
僕的には誤植は無かったと認識しています。
- FHCS：皿ボルト（皿ネジ）
- BHCS：ボタンボルト（ボタンネジ）
- SHCS：キャップボルト（六角穴付きボルト）
そして、キットのハードウェアパックは、種別と長さ別にちゃんとパケに小分けされています。
間違いが無いので便利ですが、パケが沢山あるのでその中から見つけるのが何気に大変・・・。
ただし、右側の組み立て図のイラストのネジはネジ山が描かれていません。
ネジ1つの場合はいいんですが、
1ステップの中で複数のネジを使うとき、イラストだけだと判断しづらいので、ネジの品番を確認して使用するネジを選ぶのが確実です。
それとこのマーク、「RL」（Rが反転）しています。
これは「左右で同じ作業をする」という意味合いです。
二本あるシャシーレールの場合で同じ物を同じ箇所に取り付ける場合は、説明書的に1ステップで描かれています。
右にあるのは「ねじロック剤使用して下さい」の意味。
キットにねじロック剤付属していますが、トレイルファインダー2のキットを組み立てた時、このロック剤使うとメチャクチャ固着してネジ外せなくなったので、今回は使うのをやめました(笑)

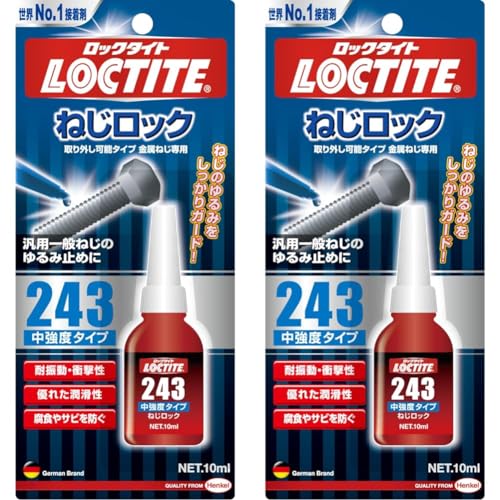

その代わりロックタイトの243（中強度タイプ）を使用しました。
ポチップ
ただ、正直いうと、指定箇所全部にねじロック剤使う必要は無い気もします。
とはいえ、構成パーツの全てがメタル製なので、走行続けているとネジが緩む可能性もあります。その辺はご自身の判断で、という感じでしょうか。
それから、一見同じように見えるけど微妙に違うパーツの場合、少し集中してイラストを読み解かないと、左右逆だった、、、みたいな事になるので、その辺も注意。
僕はTF2の時に、これで苦労したことがあります。付属ねじロック剤を使って固定していたので、外せなくてドリルでネジに穴開けてやっと外して正しいパーツを装着、なんて経験がありますwww
Step 1 -4 アクスル
初めはアクスルです。
といっても前述したようにアクスルなど主要パーツは組立積みがキットに同梱されていますので、やることは少ないです。
リンクやショックを固定するリンクマウントを装着するだけ。
このパーツはGELANDE II ならではです。
GELANDE IIはリンク式サスペンションなのでこのパーツが必要なんです。一方TrailFinder2はリーフ式サスペンションなので少し形状が違います。
Yota II アクスルの裏側。
前後全てのパーツを装着済み。
重くてゴツゴツしていますが、円形でデフケースが良い感じでしょ？
Step 5-6 リンク
Gelande II なのでリンクがあります。
このようにバラバラの状態なので10本組み上げる必要があります。
リンクとロッドエンドをイモネジで組み合わせる方式です。
このタイプのリンクはアフター系では良くありますが、最近のメーカー系では割と珍しいかも。（リンクの先端がタップ切ってあってそこにロッドエンド回して組み上げるタイプが主流です）
こんなかんじ。
もちろん金属製なのでここにもロック剤使います。
ちなみに、説明書は実寸表記ではありません。
その代わり、親切なことにリンクに長さが印字されています。
地味にありがたい。

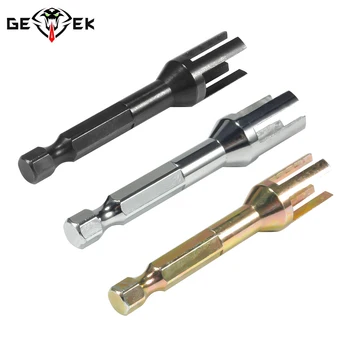

作業は電ドラのロッドエンド用ビットを使って時短です。
https://s.click.aliexpress.com/e/_c4XozqRl
片側にネジ少しいれて、
こんな感じで合体。
イモネジの順番は逆の方がいいかも・・
で、一本完成。
これを残り9本分
完成しました。
ということで今回はここまで。
次はシャーシレール組み上げて色々とパーツを組み込んでいきます。
