【G-SPEED】今日はネジ屋にネジを買いに行きました。ハードウェア

仕事やらなんやらで一度作業がストップしてしまうと、テンションが維持できなくて、ちょっと放置気味にしまうのが僕の悪い所。

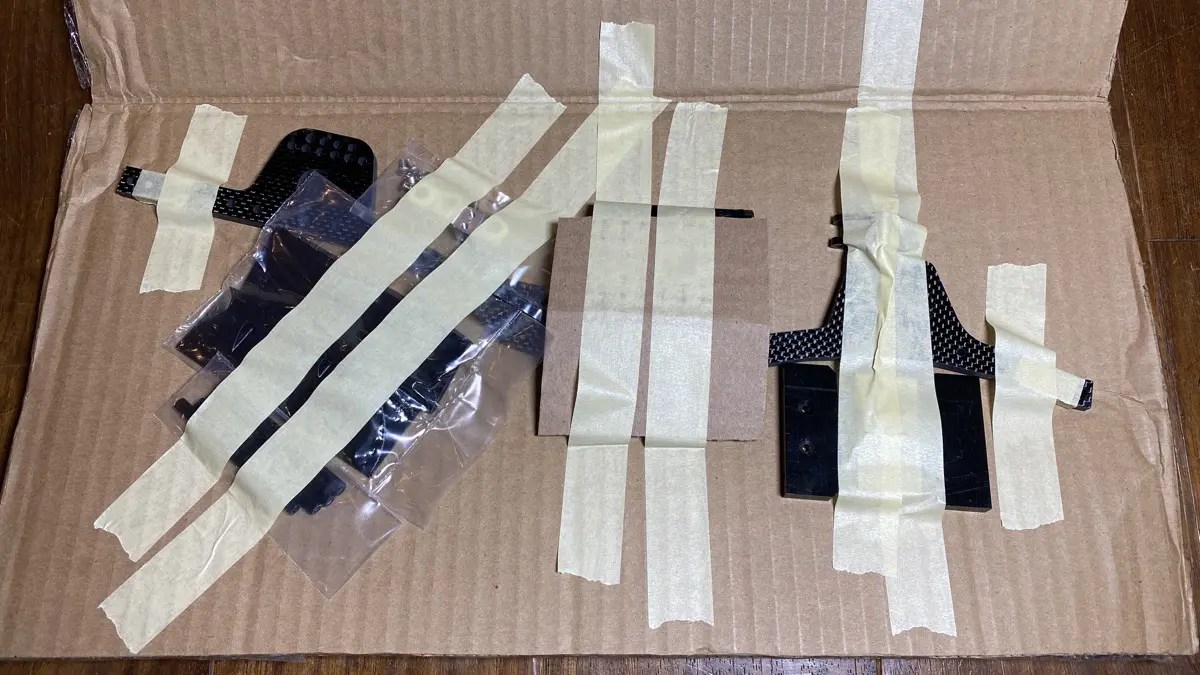

LCGシャーシもパンハードマウントが違う物が届いたので、正しい物がくるまでなんとなく組立お預けかな、という気分ですが、パンハードは後からでもどうにでもなるので、計画を進めようと思い、必要なハードウェア(ネジ類)の確認をしてみました。

G-SPEED オフィシャル組立動画

G-SPEEDは有り難いことにこんな動画を公開してくれています。

TGH-V3 シャーシキットの組立動画です。

このキットには特に説明書という物は存在しないので、僕みたいな素人には組立動画があるのは本当に有り難いです。

さらに、G-SPEEDユーザーの方が、
G-SPEED × ELEMENT のアッセンブリー方法を詳しく解説している動画もあったりするので、ENDUROユーザーなら不安になることも無く導入出来ると思います。

目次

ハードウェア (ネジ類)はキットには一部しか付属していない。

G-SPEEDのELEMENT用のキットに付属しているのは、スキッドプレートに使うイモネジ(ホーロー)4本のみ。

その他のビス関連は自分で揃える必要があります。

G-SPEEDの推奨ハードウェアは、
Team KNKの”Monster Bag Stainless Hardware Kit(700pcs)”

1/10 RCクローラーで使う頻度が多い多種多様なネジが700個入っているセットです。$35.00(KNK

それから、スペーサーのセット
“Aluminum Spacer Variety Pack”

内径3mm、
厚み2.3.4.5.6.9mm が各10個入ったセット。
$24(KNK

これからがあれば完璧です。

が、

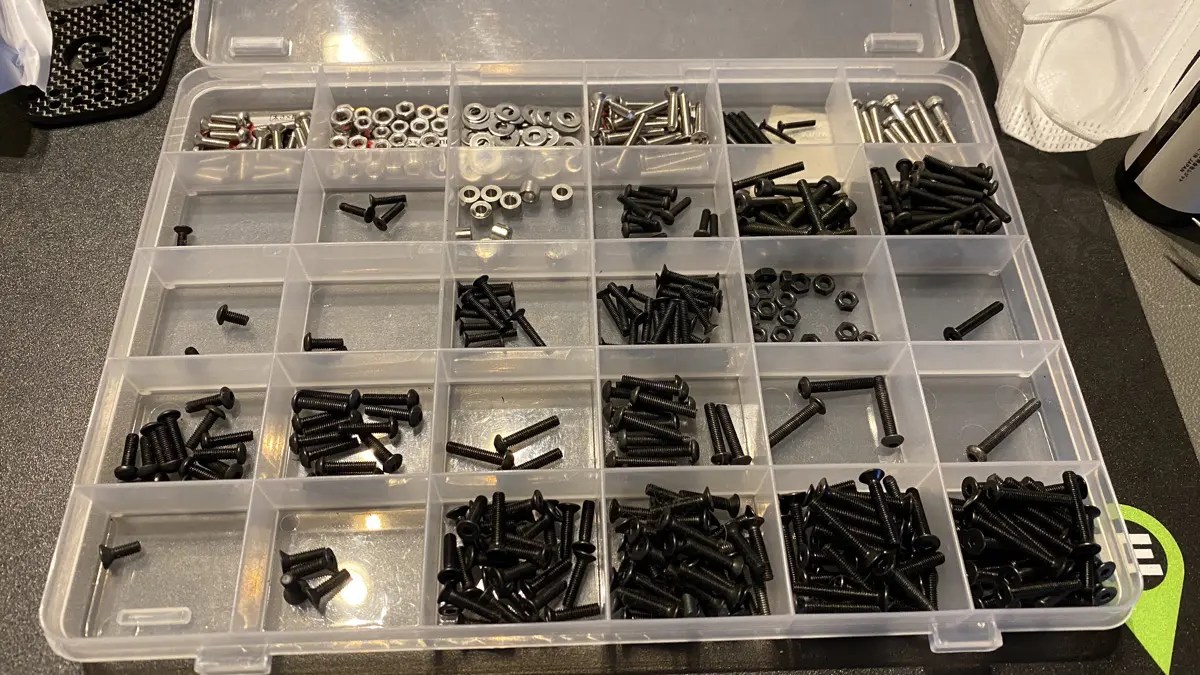

こんな物いちいち海外通販で買う気もしないので、手持ちのネジ類と近くのネジ屋でなんとか揃えようと考えました。

シャーシの組立自体は、2種類のみでOK。

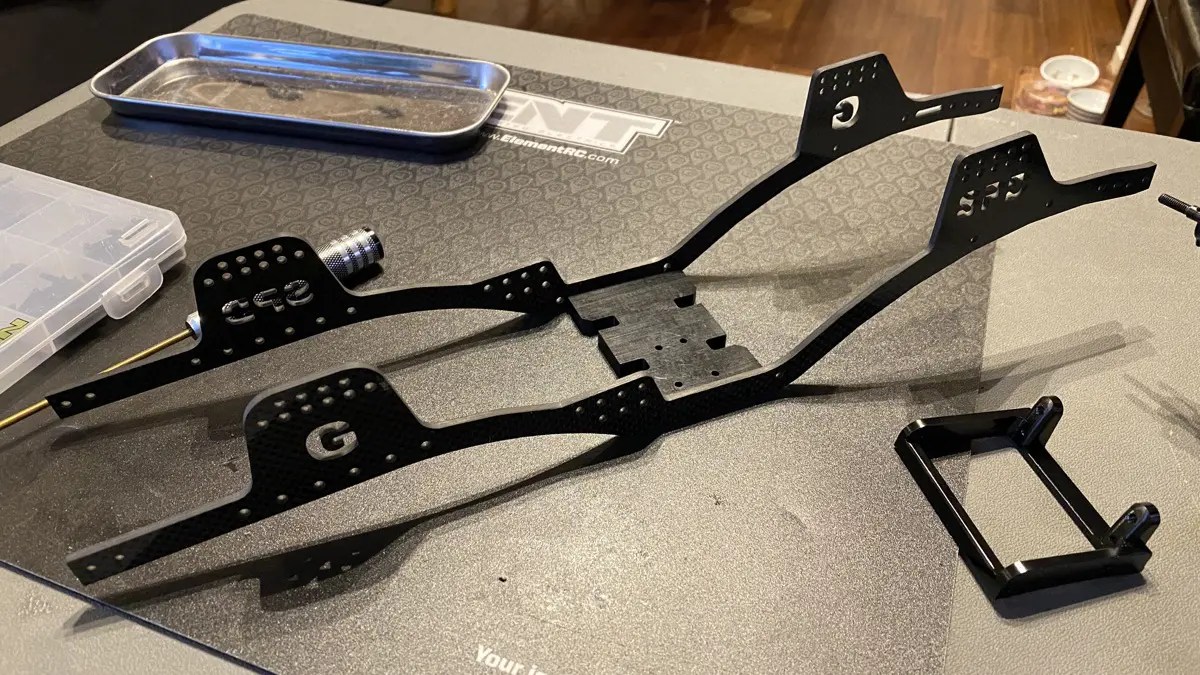

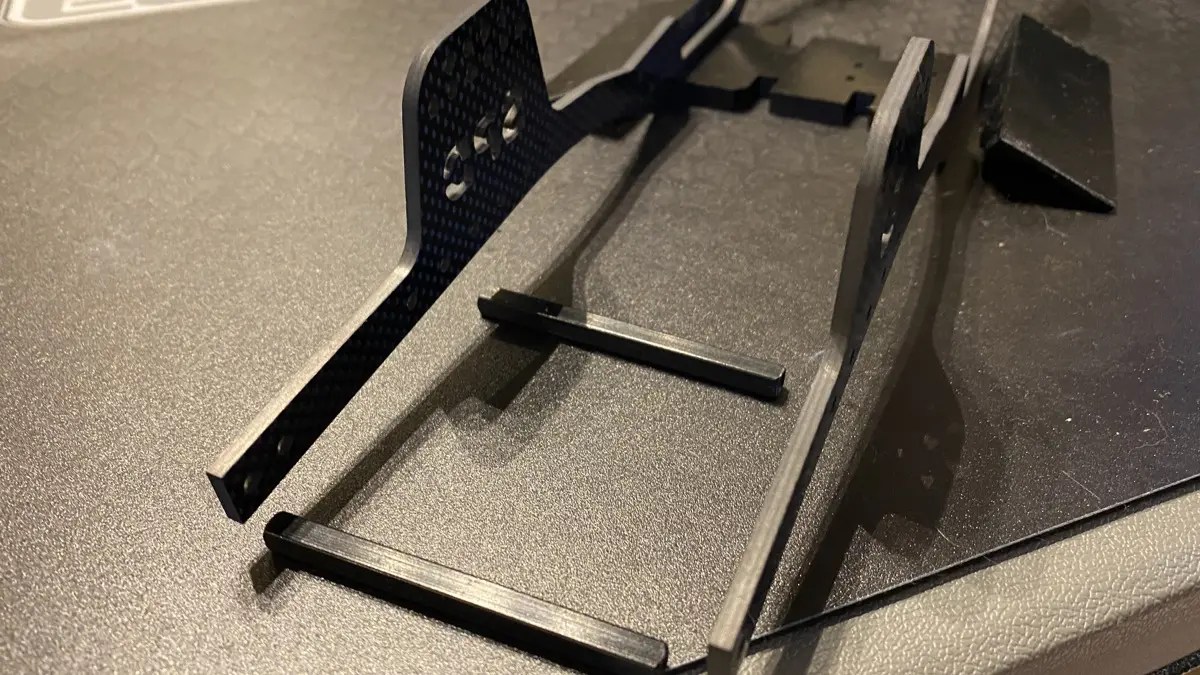

こんな感じでスキッドを固定して、サーボマウント付けて、スペーサー付けて、シャーシ自体は組立完了します。

画像はまだ固定していません。仮置きのイメージです。

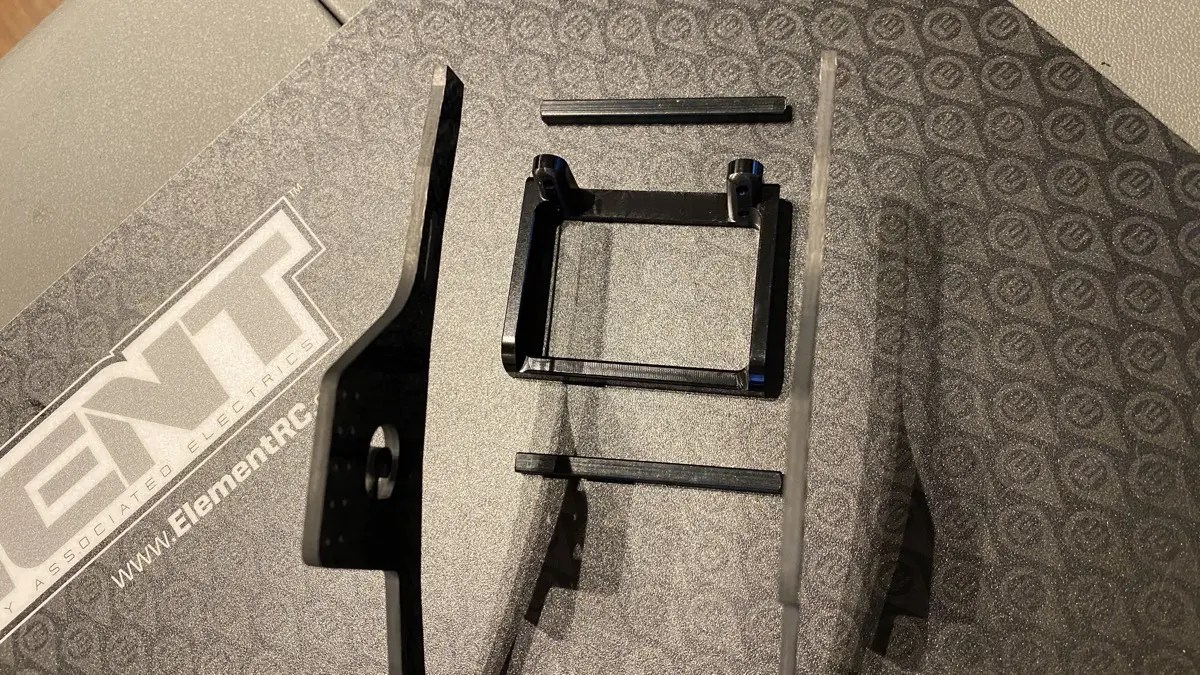

サーボマウントとスペーサー、スライダーも仮置きしてみました。

これらをネジで固定するのに必要なビスはG-SPEEDのオフィシャル組立動画で説明されています。

カーボンレールをスライダーとスキッドで挟むように固定するビスは、

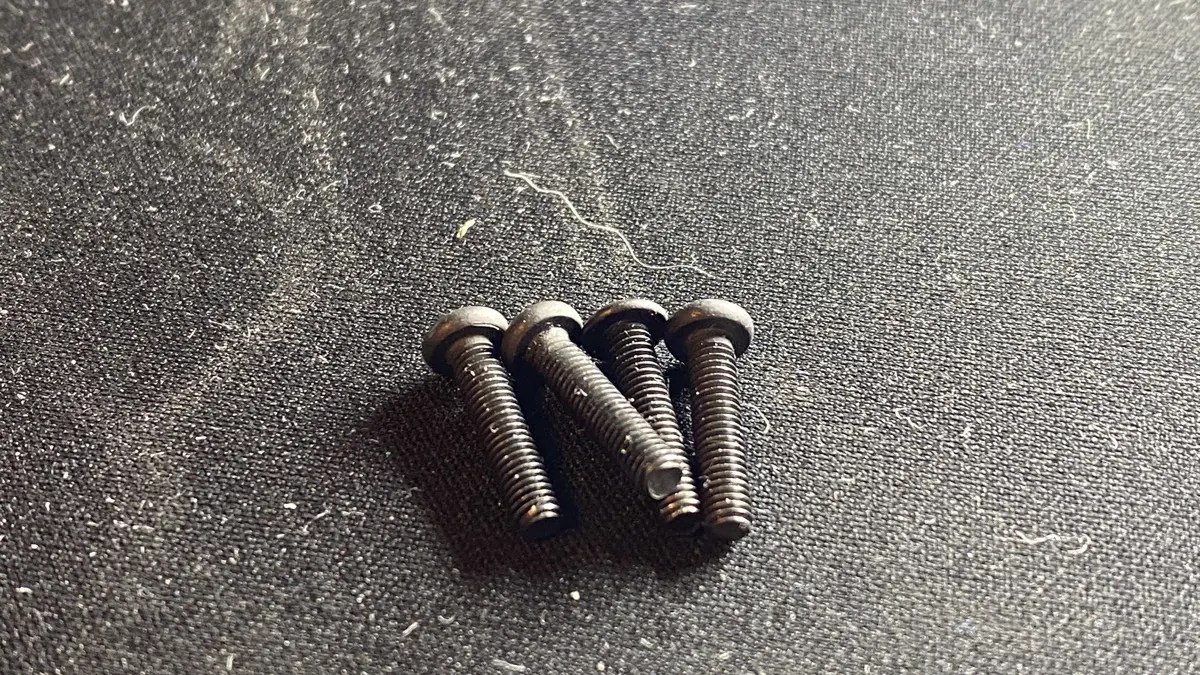

M3×14mm:4本

サーボマウントやスペーサーを接続するビスは

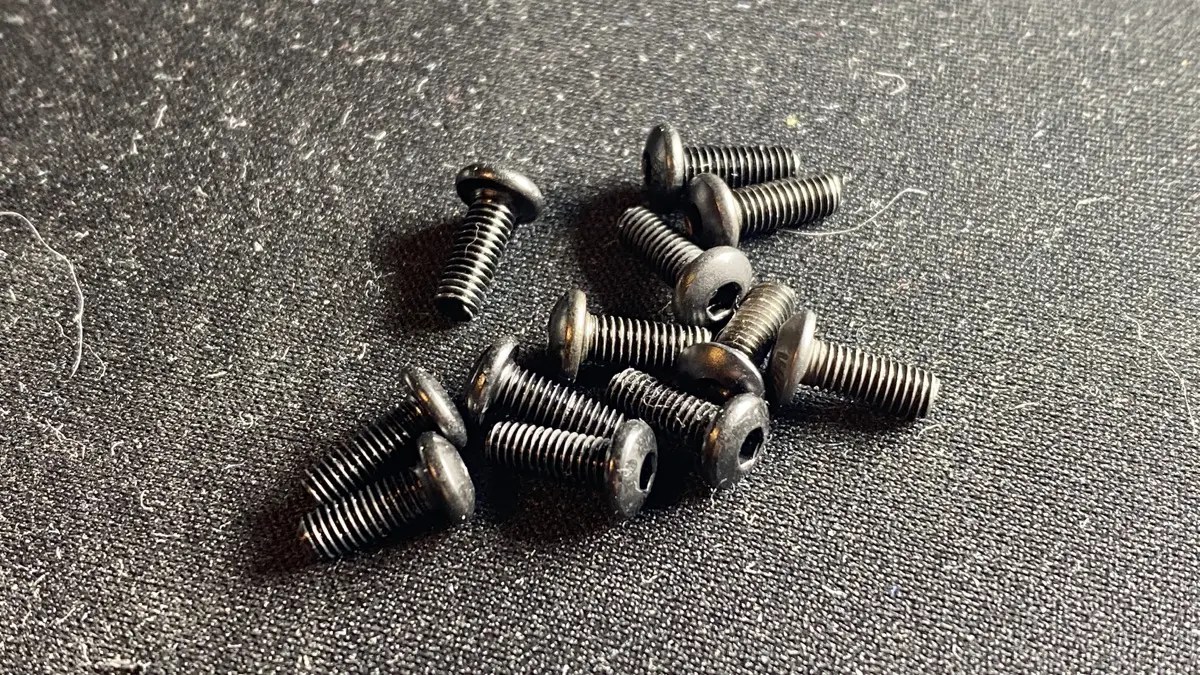

M3×8mm :12本

ボタンタイプか六角穴付ボルト、どっちでも良いと思うんですが、以前Aliexpressで買ってあったボタンタイプしか無かったのでボタンで進めます。

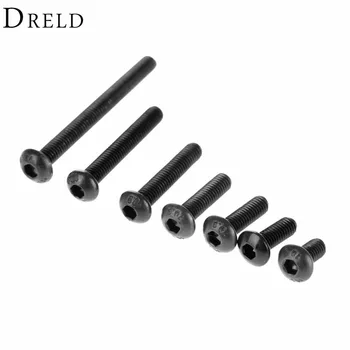

AliExpress.com Product – 50Pcs M3 Alloy Steel Screws Hex Socket Round Head Cap Black Screw Furniture Fastener Bolt M3 * 6mm/8mm/10mm/12mm/16mm/20mm/30mm

問題はショック固定用のM3 20mmと4mmスペーサー


BigSung HobbiesさんのYoutubeの組立動画をみると、サスペンションの装着には、

M3 × 20mm
4mmスペーサー
3mmナット

が必要と説明されてました。

現状の僕のENDUROでもローダウン用のショックフープを付けている為にスペーサーが必要なのですが、ナットを使ってスペーサー代わりにしています。

今の僕のネジコレにはM3の20mmが無いんです。
というか、M3の20mmって探してもなかなか数が少なくて入手がちょっと大変そうです。

ネット検索で、楽天、ヤフーショップ、アマゾン、ヨドバシ、モノタロウ等、見て回ったんですが、ブラックのボタンネジでM3 20mmがなかなか見つからなかったです。

あっても発送まで時間がかかりそうだったり、お取り寄せだったり、結構高かったり。。。。

六角穴付きボルトだと選択肢は広まります。

YOKOMOの、
ZC-C320 [M3×20mm キャップスクリュー10本入]

これ、ヨドバシ.comで¥92で販売してます。
しかも送料無料。。。。

M3 4mmスペーサーを探すのもまた難儀。
いや、あるんですけどね、イーグル模型とかスーパーラジコンとかだと。

でも取り寄せだったり、送料のこと考えてたら、
うちのまあまあ近所にある有名なネジ屋に行けば一気に全部揃うと思ったので、チャリンコで買いに行きました。

毎度お世話になっている”ネジの永井”

環七と弦巻通りの交差点側にある小さなネジ屋。
でも品揃えはヤバイです。
言えば何でも出てきます。
※ラジコン系のお客さんも多いらしいですが、無いものもあります。

購入したのは

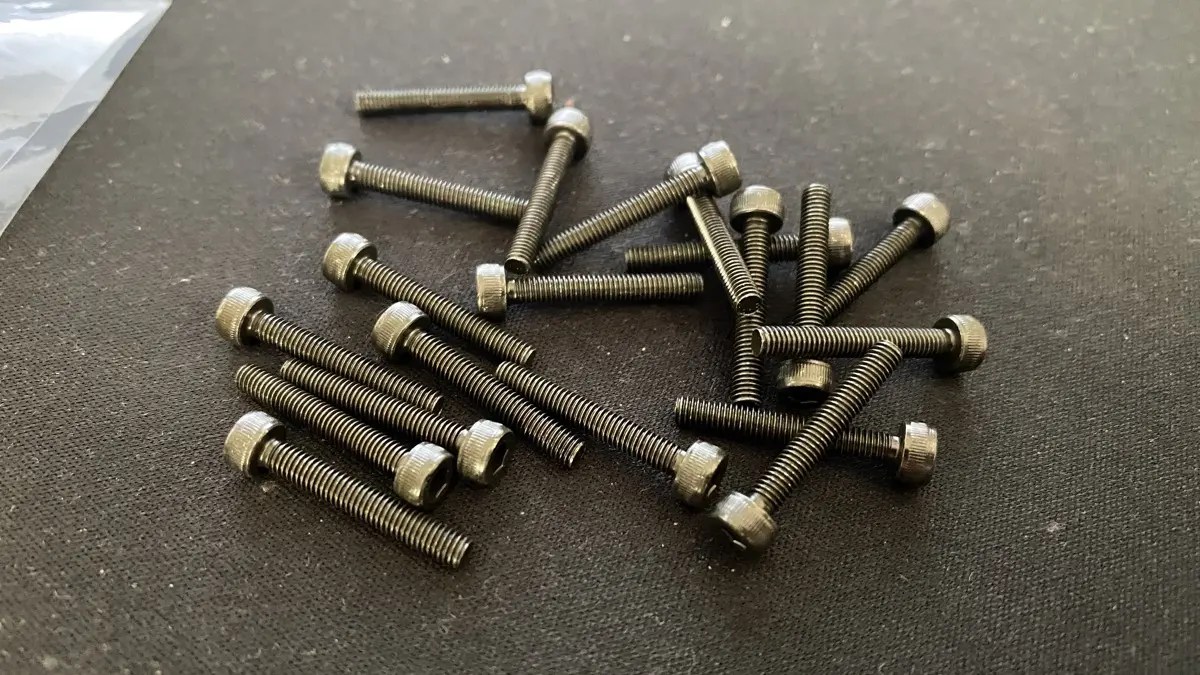

M3×20mm 六角穴付きボルト 20本 ¥500

M3ナット 20個 ¥300

M3 4mmスペーサー 10個 ¥350


M3 20mm のビスは結局ボタンタイプだとブラックが2本しか在庫がなく、シルバーにするのも嫌だったので、六角穴付きボルトにしました。

ナットはブラック

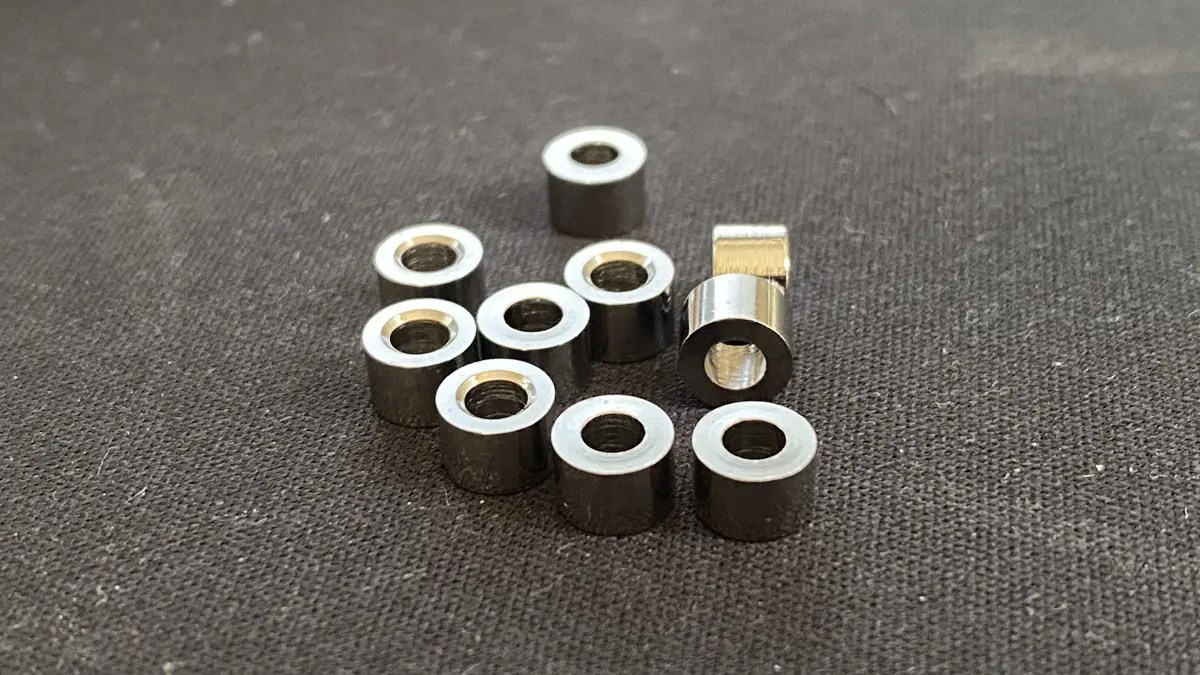

スペーサーは流石にブラックが無くてシルバーになりました。


https://eagleonlineshop.com/eagleshop_enduser/shop/ShopProductDetail.aspx?id=AS5340U-BK

イーグル模型のスペーサーだとブラックあります。¥390

スーパーラジコンのネットショップでもジュラコンのブラックスペーサー売ってました。


でも、こうやって近くのネジ屋にわざわざ出向いて店主に相談してゲットしたネジで組み立てるという喜びは、ネットショップでかき集めた物とはひと味違う喜びがあるのでコレで良しとします。
