【サーボ】ESC内蔵BECの電流値の実験 〜フランシス叔父様の動画より〜

サーボが欲しい欲しいと思いながらなかなか決めきれずに数ヶ月が過ぎています。

だって、今使ってる35kgでもぶっちゃけ十分だからwww

コレ使うと定番の20kgサーボは使う気になれません。

でもやっぱり違うサーボも試したい。
そんなサーボの選定時に重要な要素になるのは「トルク値」ですよね。

どうしてもそのスペックに目が行きます。

HPS-A700
スピード:0.12sec/60°(7.4V) / 0.13sec/60°(6.6V)
トルク:74.0kgf・cm(7.4V) / 68.0kgf・cm(6.6V)

このトルク値 74.0kg(7.4v)
驚異の数値です。

でも、数多くのサーボテスト動画を見ても、カタログ値と同じまたはそれを超える数値をだしているケースを僕は知りません。

これには僕の勘違いも影響しています。

「カタログ値は実車でいう最高出力と同じ」

200馬力のクルマがあったとして、常に200馬力で走行するわけじゃ無いですからね。あとベンチテストしたとしてもカタログ値を計測することすら難しい。

その点から考えると、テスト動画の結果を鵜呑みにしてチョイスするのもどうかと感じ始めています。

重要なのは電流値

以前の記事でも書きましたが、サーボの能力を引き出すのは電圧より電流です。

あわせて読みたい
【BEC】外部BECのスペック 何度も投稿してきたESCネタですが、今のところ暗礁に乗り上げております。 今までの記事はこちら。 https://rccrawlers.net/2020/07/20/%e3%80%90esc%e3%80%91%e3%82%b9...

同じ7.4V駆動させたサーボでも、電流値が低いとトルクは弱くなります。
※自分で計測したわけじゃないですが・・

そこで、ESC内蔵のBEC出力よりも安定&高出力が可能になる外部BECを利用するのがコアユーザーのスタンダードになっています。

自分のそのうち導入したいのですが、
ESC内蔵のBECと一体どれだけ差があるのか?
カタログ値では無く実測で。

その辺がずっと興味のある部分でした。

目次

フランシス叔父様の実験動画

この動画は興味深いです。

「ESC内蔵BECを使うか、外部ESCを使うか、どちらがベターか?」
そんな感じの内容です。

この動画ではアンペア=電流値に視点をおいた実験を行っています。

彼によると、サーボに限界の負荷がかかった時どれだけの電流が消費されるか?
ココが重要なポイントの事です。

※この電流値はサーボにも依存します。どんなに高い電流を流せるBECを利用していてもサーボ側が受け取れなければ意味がありません。

ここでの実験で使われているのはこのサーボです。

Savox – SB-2290SG
Torque kg/cm @ 6.0V: 40.0kg/555.5oz-in
Torque kg/cm @ 7.4V: 50.0kg/694.4oz-in

Reedy SC400X Brushed Crawler ESC

エレメント エンデューロRTRに付属のESCです。

4.7アンペア

Traxxas XL-5

トラクサス純正ESC

3.5アンペア

Traxxas XL-5 & BEC 2260

トラクサスのRTR付属ESCに別売り外部BEC”2260″を付けた場合

5.1アンペア

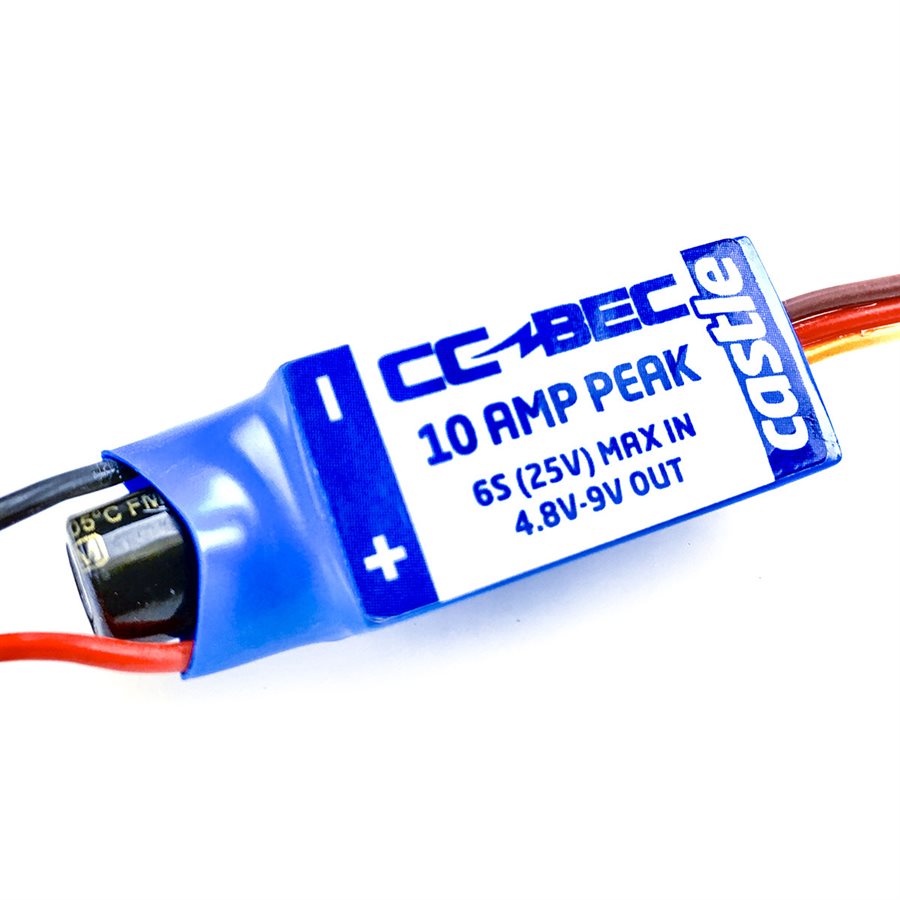

TRAXXAS XL-5 + Castle BEC

トラクサスのESCにキャッスルの定番BEC “CC BEC”の場合

4.9アンペア

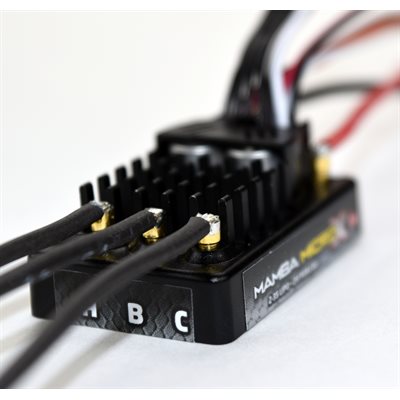

Castle Mamba Micro X

MAMBA MICRO X 12.6V ESC, 2A PEAK BEC W /  POSTS

僕が狙っているやつ。

3.9アンペア

Hobbywing AXE

5.0アンペア

Hobbywing 1080 Crawler Brushed

定番の1080

4.5アンペア

AXIAL AE-5

4.4アンペア

CASTLE MAMBA X

MAMBA X, 25.2V WP ESC, 8A PEAK BEC, DATALOGGING

キャッスルのモンスターESC

5.5アンペア


Reedy SC400X Brushed Crawler ESC4.7
Traxxas XL-53.5
Traxxas XL-5 & BEC 2260 5.1
TRAXXAS XL-5 + Castle BEC4.9
Castle Mamba Micro X3.9
Hobbywing AXE5
Hobbywing 1080 Crawler Brushed4.5
AXIAL AE-54.4
CASTLE MAMBA X5.5

まとめるとこんな感じ。
外部BEC使わずともソレなりに出てます。

サーボを変えると・・・

最後に、別のサーボで試した結果もあります。

CASTLE MAMBA X3.5
Reedy SC400X Brushed Crawler ESC3.1
AXIAL AE-53.2

ご覧の様に数値が明らかに落ちてますね。

これはやはり、サーボが持つ電力的性能といものが大きく影響しているのでしょう。
実に興味深いです。

補足

この動画のコメント欄を読んでいると、「この実験には意味が無い」というようなものがいくつかあります。

その人達の意見を参照すると、

電圧と電流の測定をして”総ワット数”を出さないと意味が無い
というものです。

なるほどです。

確かにこの実験では、ESCの出力電圧が何ボルトなのか明記されていません。
※CASTLE BEC = 6V 、1080 = 7.4は記載あり

あと、Holmes Hobbiesのオーナーのコメントには、
ESC内蔵BECの場合、「熱問題」が影響するため実際に運用していると機能が低下してくることがあり、その点で外部BECがベターとの事でした。

なるほどです。


以上がこの動画を見て感じた事ですが、
僕の認識に間違いがあるかも知れません。
そしたらゴメンナサイwww

とにかく、なんかしらサーボ欲しい・・・
